الوصف

الأوصاف

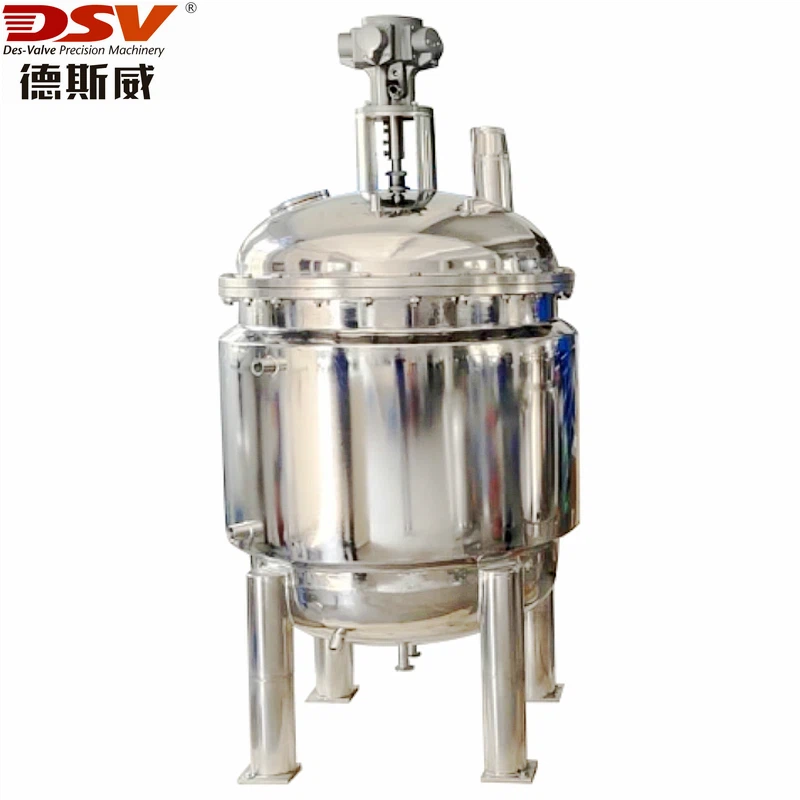

خزان خلط مغلف من الفولاذ المقاوم للصدأ مع المحرض مناسب للتحريك والخلط والمزج والمواد المتجانسة. مصنوعة من جسم الخزان ومواد البطانة الداخلية من SUS316L أو SUS3 0 4 من الفولاذ المقاوم للصدأ. السطح الداخلي للخزان مصقول المرآة ، وخشونة أقل من أو تساوي 0.4 ميكرومتر ، وطبقة العزل الخارجية مصنوعة من الفولاذ المقاوم للصدأ SUS316L أو SUS304. يستخدم على نطاق واسع في الأدوية أو الأغذية والكيميائية والمنتجات البيولوجية وغيرها من الصناعات من تخزين السائل أو الغاز في درجة حرارة الغرفة أو التخزين المجمد ، لتخزين المستخلصات ، الإيثانول ، الحمض ، القلويات ، الغاز وما إلى ذلك.

يمكن لخزان الخلط أن يدرك التحكم في التغذية ، والتحكم في التفريغ ، والتحكم في الخلط وغيره من التحكم التلقائي اليدوي أثناء عملية الخلط. يتكون خزان التحريك من جسم خزان تحريك ، وغطاء خزان تحريك ، ومركبة ، وقدم داعمة ، وجهاز نقل ، وجهاز ختم العمود ، وما إلى ذلك ، ويمكن أيضًا تصميم جهاز تسخين أو جهاز تبريد وفقًا لمتطلبات العملية. يمكن توصيل جسم الخزان والغطاء عن طريق الختم أو اللحام. يمكن معالجة جسم الخزان والغطاء وفقًا لمتطلبات التغذية والتفريغ والمراقبة وقياس درجة الحرارة وقياس الضغط وتجزئة البخار وتنفيس السلامة وغيرها من ثقوب أنابيب العمليات.

خزان مغلف من الفولاذ المقاوم للصدأ مع طرق تسخين التحريك

1. يتم إدخال قضيب التدفئة الكهربائية في طبقة سترة ، والتدفئة موحدة بدون منطقة باردة.

2. طريقة التدفئة الثانية هي تسخين البخار.

3. طريقة التدفئة الثالثة: التدفئة المتداولة للوسط الساخن ، حقن الزيت الحراري أو الماء في الغلاف كوسط التدفئة ، مما يولد الطاقة الحرارية لتسخين المواد في الخزان الداخلي.

يمكن تقسيم خزان الخلط المغطى إلى

خزان خلط الفولاذ المقاوم للصدأ العمودي ، خزان خلط الفولاذ المقاوم للصدأ الأفقي.

أوعية ضغط الفولاذ المقاوم للصدأ ، أوعية غير قابلة للضغط من الفولاذ المقاوم للصدأ.

خزان تخزين أحادي الطبقة ، خزان تخزين مزدوج الطبقة (مع طبقة العزل) ، خزان تخزين ثلاثي الطبقات (مع عزل وطبقة سترة).

يتكون خزان خلط الفولاذ المقاوم للصدأ بشكل رئيسي من جسم الخزان ، والمحرض ، وجهاز ختم العمود ، والساقين الداعمة ، والرؤوس العلوية والسفلية ، وطبقة سترة وطبقة عزل. الخزان هو الخزان الأسطواني ، الرؤوس العلوية والسفلية هي رؤوس بيضاوية أو تورسيفية قياسية ، 304 أو 316 لتر مادة رئيسية من الفولاذ المقاوم للصدأ. مواد العزل هي في الغالب من الصوف البولي يوريثان أو الصخور ، بسمك من 50 ملم إلى 100 مم.

تشمل الملحقات بشكل أساسي فتحة الزحام ، والزجاج والضوء ، ومدخل السائل المفرط والموزع وأنابيب العمليات الأخرى ، وكرة تنظيف CIP ، وخيارات أخرى مثل: متر السائل ، ومقياس الحرارة ، وصمام التنفس ، ووحدة الوزن ، ومقياس الضغط ، وصمام الأمان ، وما إلى ذلك ، إلخ.

جميع الأجزاء التي تتلامس مع السائل مصنوعة من 304 أو 316L من الفولاذ المقاوم للصدأ ، مع مقاومة التآكل غير السامة ، لا يمكن أن تضمن فقط جودة الطب والطعام ، ولكن أيضا المعدات لها عمر خدمة طويلة.

خزان خلط مغلف مع دليل اختيار المحرض
غرض	وصف
فئة الصناعة	Chemical ____ اللوحة ____ الغذاء والدواء ____ آخرون ____
غرض التحريك	التجانس ____ خلط ____ التشتت ____ المستحلب ____ التخفيف ____ التبلور ____ الانحلال ____ مضاد للمضاد ____ توصيل الحرارة ____ others ____
حاوية الأبعاد والحجم	دلو مربع: الطول ____ mm width ____ mm quight ____ mm برميل أسطواني: قطر ____ mm quight ____ mm إجمالي الحجم ____ m³/cbm
متطلبات مادة الخزان	ss 304____ ss 316____ pp ____ آخرون ____
متطلبات سمك جدار الخزان	3mm ____ 4 mm ____ 5 mm ____ others ____
متطلبات معالجة سطح الخزان	الفولاذ المقاوم للصدأ المصقول ____ التلميع الكهربائي ____ تلميع المرآة ____ عملية بطانة PTFE ____
متطلبات غطاء الدبابات	نوع الحافة ____ نوع مشبك ____ غطاء مفتوح ____
متطلبات النوع السفلي للدبابات	القاع المسطح ____ الجولة السفلية ____ القاع المخروطي ____
المسافة من أسفل الخزان إلى الأرض	____ مم
متطلبات الساقين الداعمة للدبابات	ثلاثة أرجل ____ أربع أرجل ____ مع العجلات ____
مادة خلط	سائل + خليط سائل ____ السائل + الخليط الصلب ____ Districing Materive Description _____________________ أقصى لزوجة المواد أثناء الخلط ____ cps
الخزان داخل الضغط	الضغط العادي ____ الضغط الإيجابي ____ فراغ/ضغط سلبي ____
متطلبات سرعة الخلط	____ rpm
ضغط الهواء في موقع تشغيل المستخدمين النهائيين	____ bar ____ psi
إذا احتاجت تسخين؟ يمكن أن تفعل خزان خلط مزدوج الطبقات.	نعم (التدفئة الكهربائية ____ تسخين الماء أو دورة الزيت ____) إذا كانت الإجابة بنعم ، فإن درجة الحرارة المستهدفة ستكون ____ درجة لا ____
إذا احتجت إلى الحفاظ على الحرارة؟ يمكن أن تفعل ثلاث طبقات مدفوعة الخزان.	نعم ____ لا ____
إذا احتجت إلى مربع التحكم في درجة الحرارة؟	نعم ____ لا ____
إذا كنت بحاجة إلى إكسسوارات داعمة إضافية؟	مضخة Diaphragm Pump ____ مقياس السرعة المضاد للانفجار ____ مقياس الضغط ____ الختم الميكانيكي ____ CIP Cleaning Ball ____ مقياس مستوى السائل ____ صمام التنفس ____ manhole ____ وحدة الوزن ____ Glass and Light ____ آخرون ____

الأجزاء الهيكلية الرئيسية والخصائص

1. شكل طبقة سترة: طبقة سترة كاملة ، تستخدم لإضافة زيت نقل الحرارة أو الماء ، لتحقيق أفضل أغراض التدفئة والتبريد.

2. مادة العزل الحراري: مملوءة بقطن اللؤلؤ ، الصوف الصخري أو رغوة البولي يوريثان ، للحفاظ على اختلاف درجة الحرارة مع الخارج ، لتحقيق تأثير العزل الحراري.

3. هيكل أسفل الخزان الداخلي: تتم معالجتها في زاوية R عن طريق الغزل ، ولا توجد زاوية ميتة بعد اللحام والتلميع مع الخزان الداخلي.

3.1 غطاء محرك أعلى ، بنية مائلة أسفل

3.2 الغطاء القابل للتحرك العلوي ، بنية الرأس السفلية (أو البيضاوية ، العذوية)

3.3 هيكل الرؤوس المخروطية العلوية والسفلية

3.4 هيكل الرؤوس الإهليلجية (أو الحبيبية)

4. معالجة سطح القشرة الخارجية: تلميع المرآة.

5. جهاز الخلط: Top Center Mixing ، عمود إخراج المخفض وعمود تجديف الخلط باستخدام اقتران للاتصال ، التفكيك والتنظيف المريح.

6. سرعة الخلط: 10 ~ 300r/min (سرعة قابلة للتعديل) نموذج الشفرة: نوع الإطار ، نوع المرساة ، نوع المروحة ، نوع التوربينات ، نوع مشتت ، إلخ.

7. جهاز التدفئة: قضيب التدفئة الكهربائي يتم إدخاله في السترة ، ويسخن الزي الموحد بدون منطقة باردة. يتم حقن زيت نقل الحرارة أو الماء في الغلاف كوسط التدفئة لتوليد الطاقة الحرارية لتسخين المواد الموجودة في الخزان ؛

8. التحكم في درجة الحرارة: يتم استخدام الحرارية لقياس درجة الحرارة ، ويتم توصيل وحدة التحكم في درجة الحرارة لقياس درجة الحرارة والتحكم فيها ، ويمكن ضبط درجة حرارة المادة. يتم إدخال قضيب نقل درجة الحرارة مباشرة في الجزء السفلي من الخزان ، بحيث يمكن أن يشير السائل المادي إلى درجة الحرارة حتى عند الحد الأدنى.

9. جهاز التبريد: التبريد بواسطة الماء البارد الخارجي من خلال السترة المكتملة مباشرة ؛

10. تكوين المعدات: خزانة التحكم الكهربائية ، مقياس الحرارة (الشاشة الرقمية أو نوع الاتصال الهاتفي) ، مدخل سائل التغذية ومنافذه ، موانئ احتياطية ، مدخل وسائل الإعلام الباردة ؛

11. المواد: الخزان الداخلي SUS304 أو SUS316L ؛ السترة والقشرة الواقية الخارجي هي SUS304.

12. يتم تبني جميع فتحة أنابيب المدخل والمخرج ولحام الخزان الداخلي ، وتصميم القوس ، وسلس وسهلة التنظيف دون زوايا ميتة ، ومظهر جميل.

حالات ناجحة لخزان مغلف DSV مع منتجات earrer
